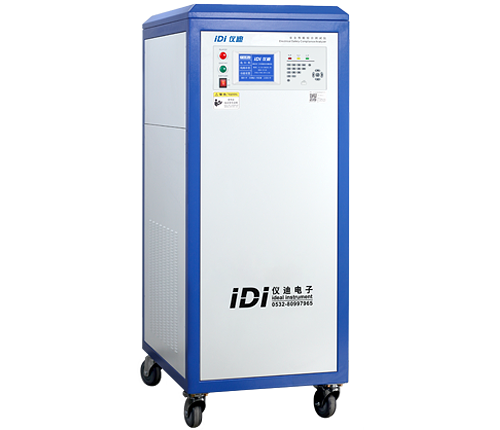

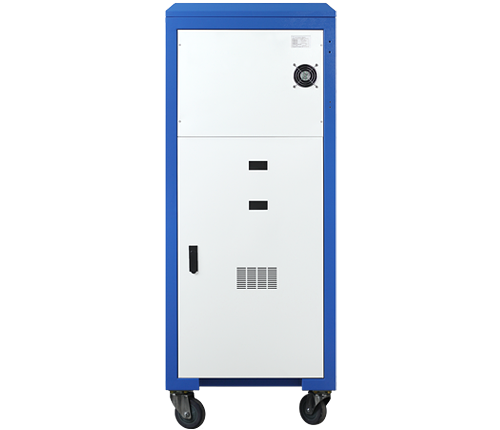

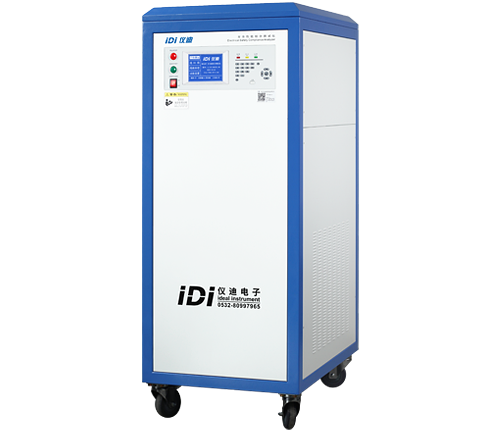

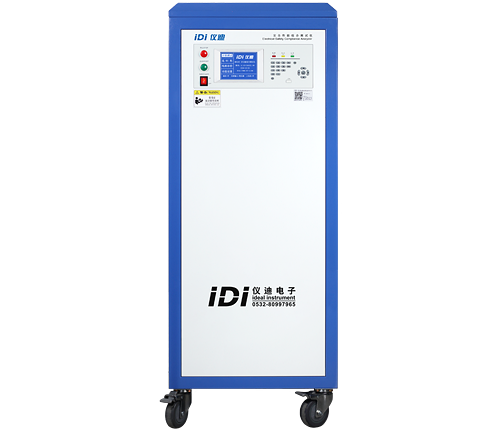

安全性能综合测试仪

MN427X柜式系列

主要功能

01/标准法规

满足GB/T 4706.1、GB9706.1、GB4943.1、GB4793.1、GB7000.1、GB3883.1、GB/T12113、等国家标准，满足IEC60601、IEC60990、IEC60335、UL1563、UL544等国际标准。

02/测试能力

绝缘电阻、交流耐压、接地电阻、泄漏电流安规测试项；功率测试、低压启动电气性能测试项。

03/人机交互

LCD显示屏；面板声光报警或三色灯报警；操作简易，初学者可快速上手；可拓展电脑使用，搭配仪迪上位机软件，实现数据分析和上传。

04/负载供电

4、可内置不同容量的变频电源或隔离变压器，轻松应对各类产品的测试供电需求。

05/应用场景

适用于各类电气产品产线批量测试、研发试制测试等，以及其它基础的电气安全测量场景。

06/对外接口

遥控接口、开关量接口、报警灯接口、USB接口、通讯接口、点检功能接口等。

突出优势

01

操作简易

接线方便，配置测试工装，直接满足Ⅰ类、Ⅱ类电器的测试接线；参数设置简单，无冗余设计，新手可快速上手操作使用

02

精度一流

安规基本测量精度达1.5%，功率模块基本测量精度达0.5%，精度满足绝大多数生产测试场景

03

设置灵活

测试电压、电流带有缓升缓降功能（时间可设），可观察不同测试条件下被测产品的测试值，满足不同测试需求

04

功能丰富

50个测试组，每组8个测试步，前20组可对组间进行编程，可进行单步或连续测试，能满足二次启动测试要求

05

测试准确

可进行线路补偿，消除掉线路干扰或环境因素导致的测试偏差，测试值即被测产品真实值

技术指标

      一、MN427X柜式综测系列产品是仪迪电子多年畅销的综合型电气安全测试产品，聚焦产线批量高速测试场景，易学易用，安规测试精度为1.5%，满足绝大多数产线或实验室测试需求，本系列产品经过多年的应用，稳定性及可靠性均居前沿，内置不同容量的变频电源或隔离变压器，应对各类用电产品的测试供电需求。该测试仪具有50个记忆组，每组8个测试步，可进行单步测试或连续测试，适合对被测产品进行不同时间、不同电压等级的测试，以观察其测试数据。本系列产品可以测试单相或三相器具，可外接电脑，搭配仪迪上位机软件，实现检测数据的海量存储、分析与上传管理等。


      二、使用单位选用优质的测试仪器，可以更好地对产品质量进行控制，此系列安全性能综合测试仪符合工厂生产制造的检测应用场景，对于制造工厂而言，可在研发、生产多个检测环节使用，此系列产品可高度融入各行业生态，形成产品开发有支撑、产品生产有控制、产品质量可追溯等。



      三、本系列分析仪可广泛适用于多种行业的测试：


      家用电器、商用电器、3C消费电子、医疗器械、照明灯具、交流充电桩、轨道交通、电力电子器件、电力设备、能源行业、电机线圈类产品、电动工具、三方实验室等认证质检机构。


      四、设备选型及技术参数：



      五、电气安全性能基础知识：


      绝缘电阻测试：绝缘电阻是反应绝缘材料性能的一项重要电气参数，此项目可以了解被测物绝缘结构的绝缘性能、绝缘受潮或受污染情况，主要测量两个端点之间及其外围连接在一起的各项关联网络所形成的等效电阻值，相关法规对于不同极性的导电体之间提出绝缘电阻的最低要求，从而确保电气设备的运行安全。
      交流耐压测试：又称电气强度测试，通过在被测产品的带电部件和外壳之间施加数倍于其额定电压的瞬态或持续高压，来验证被测产品的带电部件有无击穿现象；在测试期间，被测产品的绝缘部分承受非正常的应力，可以快速查出有无绝缘失效、电气间隙过小等缺陷。
      接地电阻测试：接地导通电阻是指被测产品易触及金属部件与接地端子或接地触点之间的连接电阻，此项检测旨在测试其保护接地措施是否可靠，是评价被测产品接地连续性的量化指标，通过输出恒定的交流大电流，检测被测产品有无螺丝未锁紧、接地线径太小、接地线断路等情况。
      泄漏电流测试：被测产品的电源通过绝缘或分布参数阻抗产生的与工作无关的电流称为泄漏电流，对于Ⅰ类器具，是指其在所施加的测试电压作用下，穿过或跨过绝缘流入保护接地导线的电流，而根据测试部位不同又可区分为对地泄漏、对表面泄漏、表面间泄漏；分析仪内置多种模拟网络来模拟被测产品的结构、材料、使用环境、操作者人体阻抗等条件。
      功率测试：用来测试被测产品的基础电气参数，如工作电压、电流、功率等，是较为基础的电气参数测试项目，对于有多个档位的产品，可测试其多档功率，判断每个档位的功率是否在正常区间内。
      低压启动测试：通过模拟电网电压波动或低电压环境，检验被测产品是否能正常启动和运行。通过在低电压条件下启动设备，观察其启动性能和运行稳定性，确保在电压波动时被测产品能提供稳定可靠的使用体验。

质量保证

感谢您使用仪迪产品，《保修卡》和《客户档案卡》是仪迪为您提供进一步服务的凭证。从购买之日起，凭《保修卡》在中国享有规定的免费调换、保修期限、包括人工费、零配件的更换。《保修卡》是仪迪公司保修服务的凭证，请妥善保管，以便维修时出示。

保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。

保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。

凡因非产品质量问题引起的故障，不在保修范围之内：

  • A

    产品由于使用方法不当发生故障

  • B

    产品由于使用环境不当、保管不良造成的损坏

  • C

    产品被非授权人士（包括用户）私自拆修、改装、及附加零配件

  • D

    产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整

  • E

    配件及易消耗品的补充

  • F

    因不可抗力造成的故障和破坏

终身维护：为解除您的后顾之忧，对超出保修期或不属于保修范围的产品，我公司提供终身维修服务。如有特殊情况，双方另行协商处理。
