01/真空负压技术
集成耐压、绝缘电阻、匝间耐压、直流电阻、电感、转向等性能测试，采用真空负压技术，真空度自由设定，被测品在负压条件下更容易发现线圈缺陷。
技术指标
1、设备描述

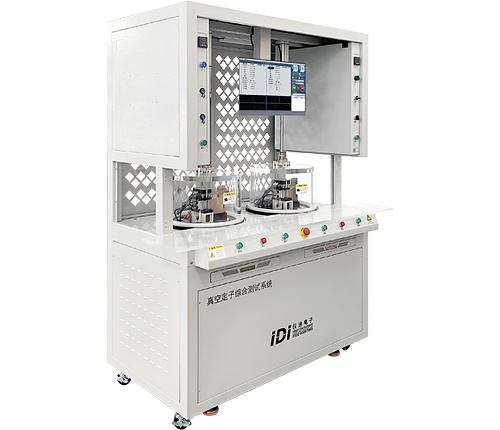

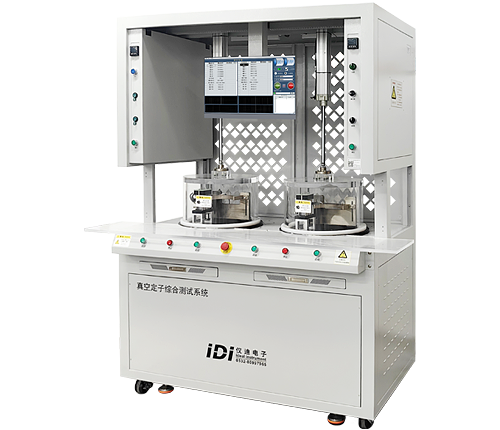

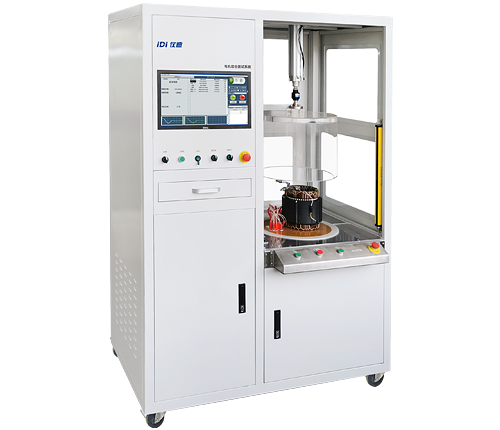

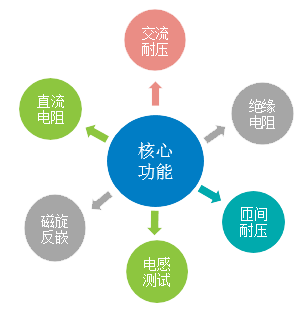

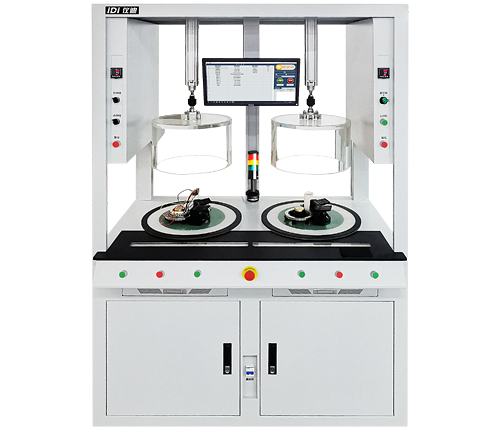

ZK580XC系列真空电机定子综合测试系统集电气强度（交流耐压）、绝缘电阻、匝间冲击耐压、直流电阻测试、转向测试、电感测试等六项测试功能于一体的仪器。该系统采用真空负压技术，真空度自由设定，被测品在负压条件下更容易发现线圈缺陷。21寸真彩液晶屏显示，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝，人性化操作界面，采用Window操作系统，专业控制软件，界面简洁清晰高精度，高效率，是各电机生产厂家和质检部门重要的检测设备。
2、检测项目基础知识
绝缘电阻测试：绝缘电阻是反应绝缘材料性能的一项重要电气参数，此项目可以了解被测物绝缘结构的绝缘性能、绝缘受潮或受污染情况，主要测量线圈对铁芯或线圈间的绝缘电阻值。
交/直流耐压测试：又称电气强度测试，可根据被测产品工作的电源环境来确认执行交流耐压或是直流耐压测试，通过在被测产品的线圈间、线圈和铁芯之间施加数倍于其额定电压的持续高压，来验证被测产品的带电部件有无击穿现象；在测试期间，被测产品的绝缘部分承受非正常的应力，可以快速查出发现有无短路、击穿或闪烙。
直流电阻测试：通过测量绕组线圈的直流电阻值可发现线圈短路、断线、圈数差等情况。
匝间测试：通过测量线圈的高压震荡波形计算被测线圈的参数和标准线圈的差异程度，判定线圈质量好坏。匝间测试在负压条件下更容易发现被测线圈缺陷。
匝间面积：通过计算标准件与被测件波形包围零点中线的面积，比较其差异，用百分比表示。
匝间差积：通过计算标准件与被测试件波形所包围面积与标准波形面积的比值，来判断波形重合程度。
反嵌测试：用来测量电机绕组的绕制方向。
磁旋测试：通过测量电机定子主副相的相位关系，推断电机的旋转方向。
3、功能特点

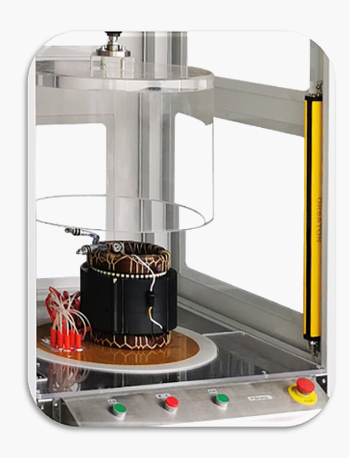

•采用真空负压技术，环境真空度自由设定，被测品在负压条件下更容易发现线圈缺陷
•主要适用于真空电机定子测试，一次装夹，一站式完成所有等项目检测；一体化架构设计，简化操作工位；
•内置工业计算机，21寸真彩液晶显示，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝，人性化操作界面，采用Window操作系统，专业控制软件，界面简洁清晰；
•开放式软件平台：测试项目编辑功能、测试报告导出功能、测试数据分析功能、用户权限设定功能；各检测项目单独测试；
•所有检测项目可任意开通或屏蔽，遇检测结果数据超标自动声光报警；
•直流低电阻测试实时检测环境温度，测试结果自动转换为标准温度值，结果判定更为简便，同时保证测试的一致性；
•测试仪器控制核心采用ARM高速处理器，数据处理全面快速，满足高速生产节拍的需求；
•模块化设计，维修与维护更方便；
•配有三色报警灯，测试、合格、不合格有明确指示，不合格时声光报警；
•采用了多种抗干扰措施，抗干扰能力强，同时具有硬件和软件保护，大大提高了仪器的可靠性。
• MES系统对接功能（选配，按需定制）。

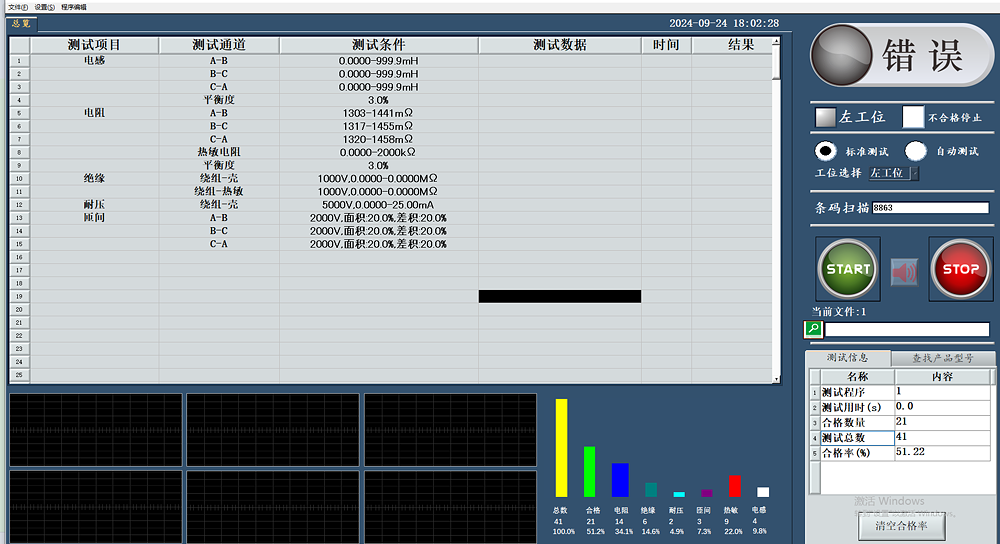

4、测试界面参考

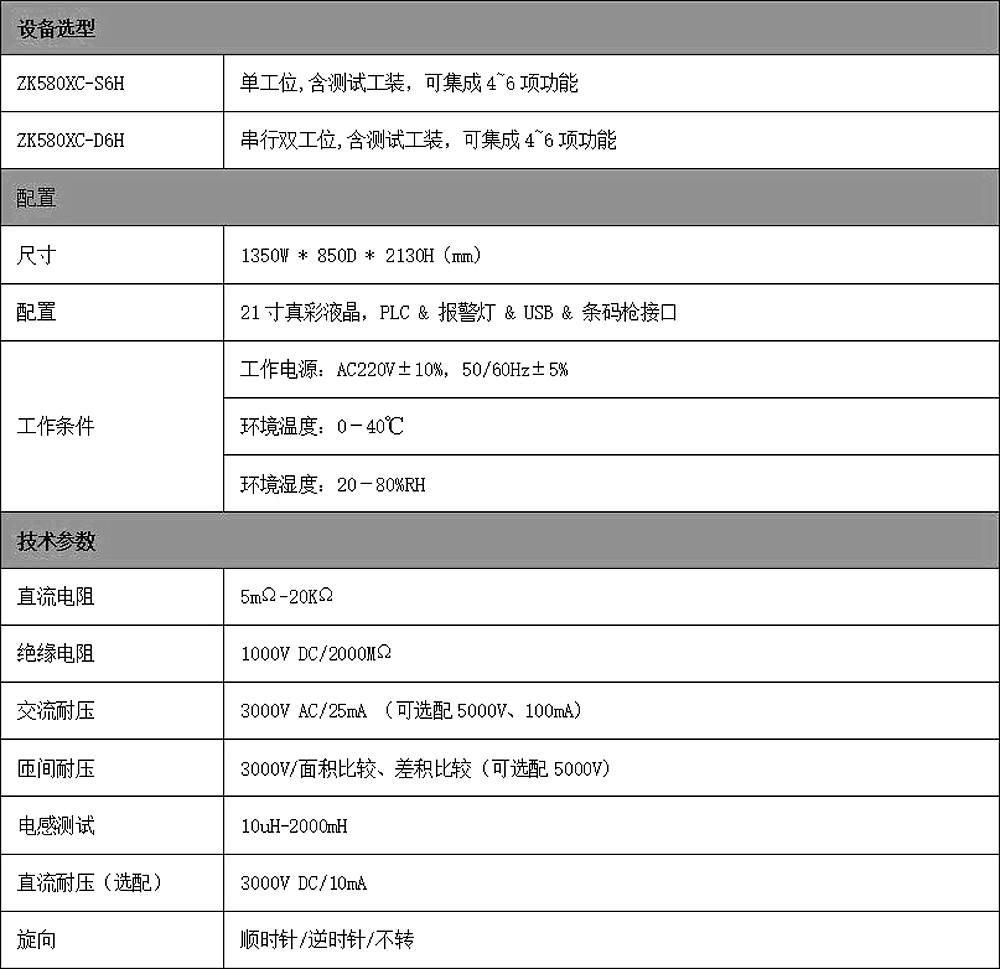

5、技术指标
